• ST23L 單通道低電容ESD

ST23L是一款低電容TVS二極管陣列，專為保護高速數據界面免受ESD（靜電放電）、CED（電纜放電）和EFT（氣快速瞬變）引起的過電壓損壞而設計。 其典型電容僅為0.3pF（引腳1至2），適用于超過3GHz的電路，同時不會造成信號衰減。
ST23L采用SOT-23小型封裝，每個裝置都可配置為保護1條單向線路。 小巧尺寸、超低電容和高水平ESD保護使其成為HDMI、USB、MDDI、天線和DisplayPort電路等應用的理想解決方案。

功能與特色:
· ±15kV接觸放電、±20kV空氣放電下的ESD保護 (IEC61000-4-2)
· EFT，IEC61000-4-4，40A （5/50ns）
· 雷擊保護，IEC61000-4-5，2A（tp=8/20µs）
· 5V斷態電壓
· 低電容，1pF （@ VR=0V）（最大）
· 電壓5V時的低泄漏電流為0.5μA（最大）
· 小封裝（SOT523）和小尺寸（<1毫米）
· 無插入損失至>3.0GHz

應用范圍:
· 高清多媒體接口（HDMI）
· 移動顯示數字接口（MDDI）
· 射頻/天線電路
· USB 2.0
· DisplayPort保護

RLST23A2.82LV 網絡ESD

RLST23A2.82LV雷擊保護瞬態抑制二極管陣列
RLST23A2.82LV適用于保護低壓CMOS設備不受ESD和雷擊感應電壓瞬變的危害。
當兩個設備配套使用時，低壓TVS有一個與之并聯的補償二極管，可保護一條單向線路或一個高速數據對。
根據IEC61000-4-2標準，該穩定結構可以在±30kV（接觸放電）條件下安全地吸收反復性ESD沖擊，每個結構都可以在極低的箝位電壓下安全地耗散24A（IEC61000-4-5，tP=8/20μs）的波形浪涌電流。

功能與特色:
· ESD，IEC61000-4-2，30kV接觸放電，±30 kV空氣放電
· EFT，IEC61000-4-4，40A （5/50ns）
· 雷擊，IEC61000-4-5，24A（8/20μs）
· 每條線路的電容低至3.8pF（引腳2至1）
· 2.8V下的（最大）低泄漏電流為1μA
· 小型SOT23-3封裝可節省電路板空間

應用:
· 10/100/1000以太網
· 局域網/廣域網設備
· 開關系統
· 臺式電腦、服務器和筆記本電腦
· 模擬輸入
· 基站

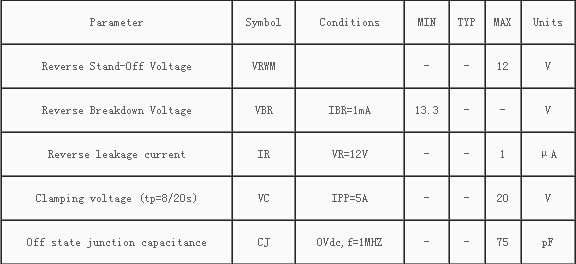

ST23A712C 600W非對稱ESD

RLST23A712C瞬態抑制二極管陣列專為保護具有非對稱工作電壓（-7V至12V）的RS-485應用而設計，使其免受靜電放電（ESD）、電氣快速瞬變（EFT）和雷電引致的浪涌電流帶來的危害。 它能吸收高于IEC 61000-4-2國際標準規定之最高級別的反復性ESD放電，無需擔心其性能發生減退，并可在極低的箝位電壓下安全地耗散19A的8/20μs波形浪涌電流（IEC61000-4-5）。

功能與特色:

· 可靠的浪涌和增強型ESD保護功能: ESD，IEC61000-4-2:±30kV（接觸）；EFT，IEC61000-4-2: 50A；雷電，IEC61000-4-5: 19A；峰值脈沖功率: 600W
· 非對稱斷態電壓符合RS-485收發器規格
· 低動態電阻（0.5Ω TYP）提供出色的箝位性能
· 75pF（最大）最低電容負載
· 符合AEC-Q101

應用:
· RS-485
· 現場總線
· Modbus
· Profibus現場總線
· DMX512
· 安全系統
· 自動柜員機（ATM）
· 自動化設備
· 通訊設備

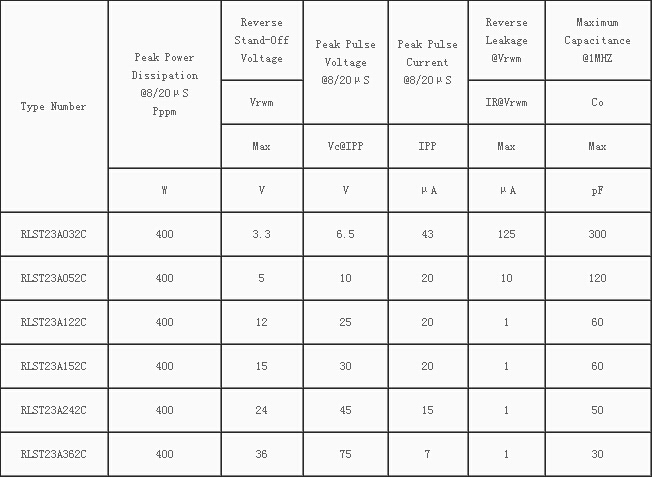

ST23C 系列 400W雙方向ESD

ST23C系列產品經過AEC-Q101合格驗證，適用于汽車應用。
雙通道、通用型ST23C系列瞬態抑制二極管陣列可保護敏感設備免受靜電放電（ESD）、電氣快速瞬變（EFT）和雷擊感應浪涌造成的損壞。 它能安全地吸收高于IEC 61000-4-2國際標準規定之最高級別的反復性ESD放電，無需擔心其性能的減退，并可在極低的箝位電壓下安全地耗散24A的8/20μs波形浪涌電流（IEC61000-4-5）。

功能與特色:
· 強大的浪涌保護: 峰值脈沖功率: 400W（tP=8/20µs）；雷擊，IEC61000-4-5（tP=8/20µs）
· 增強的ESD保護能力: IEC61000-4-2: ±30kV接觸放電，±30kV空氣放電

特色:
· 極大地降低箝位電壓，確保現代集成電路免受行業定義的ESD（IEC61000-4-2)和雷擊感應浪涌（IEC61000-4-5）等電氣威脅的損害。
· 超出同類解決方案25%的電源處理能力為解決業界標準定義的電氣威脅提供了更大的設計靈活性
· 比同類解決方案高2-3倍的ESD抵御能力，遠遠超出IEC61000-4-2標準中的最高級別（4級，±8kV），保證了戶外設備的最大可靠性

應用:
· 接口（RS-232、RS-485、RS-422、RS-423、直流電源）
· 范圍廣泛的電子設備（工業設備、測試和醫療設備、銷售點終端、電機控制、安全和報警系統、鍵盤、打印機、微處理器輸入）

ST23A 系列 400W單向ESD

ST23A系列產品經過AEC-Q101合格驗證，適用于汽車應用。
單通道、通用型ST23A系列瞬態抑制二極管陣列可保護敏感設備免受靜電放電（ESD）、電氣快速瞬變（EFT）和雷擊感應浪涌造成的損壞。 它能安全地吸收高于IEC 61000-4-2國際標準規定之最高級別的反復性ESD放電，無需擔心其性能的減退，并可在極低的箝位電壓下安全地耗散24A的8/20μs波形浪涌電流（IEC61000-4-5）。

功能與特色:
· 強大的浪涌保護: 峰值脈沖功率: 400W（tP=8/20µs）；雷擊，IEC61000-4-5（tP=8/20µs）
· 增強的ESD保護能力: IEC61000-4-2: ±30kV接觸放電，±30kV空氣放電

特色:
· 極大地降低箝位電壓，確保現代集成電路免受行業定義的ESD（IEC61000-4-2)和雷擊感應浪涌（IEC61000-4-5）等電氣威脅的損害。
· 超出同類解決方案25%的電源處理能力為解決業界標準定義的電氣威脅提供了更大的設計靈活性
· 比同類解決方案高2-3倍的ESD抵御能力，遠遠超出IEC61000-4-2標準中的最高級別（4級，±8kV），保證了戶外設備的最大可靠性


應用:
· 接口（RS-232、RS-485、RS-422、RS-423、直流電源）
· 范圍廣泛的電子設備（工業設備、測試和醫療設備、銷售點終端、電機控制、安全和報警系統、鍵盤、打印機、微處理器輸入）
