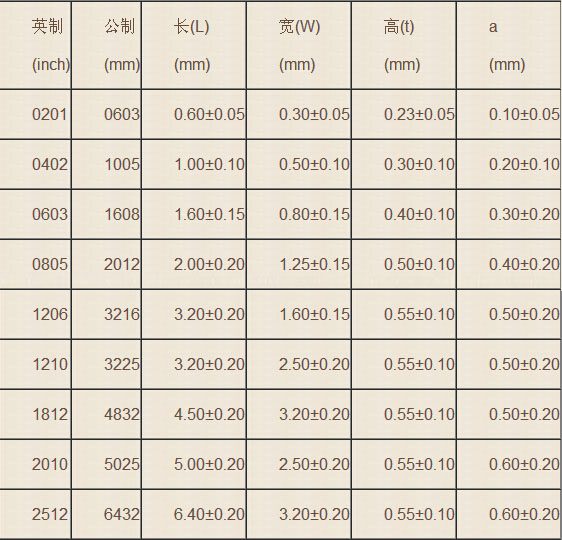

國巨貼片電阻常見封裝有9種，用兩種尺寸代碼來表示。一種尺寸代碼是由4位數字表示的EIA(美國電子工業協會)代碼，前兩位與后兩位分別表示電阻的長與寬，以英寸為單位。我們常說的0603封裝就是指英制代碼。另一種是米制代碼，也由4位數字表示，其單位為毫米。下表列出貼片電阻封裝英制和公制的關系及詳細的尺寸：
貼片元件的封裝
一、 零件規格:
(a)、零件規格即零件的外形尺寸，SMT發展至今，業界為方便作業，已經形成了一個標準零件系列，各家零件供貨商皆是按這一標準制造。
標準零件之尺寸規格有英制與公制兩種表示方法，如下表
英制表示法1206 0805 0603 0402
公制表示法3216 2125 1608 1005
含義
L:1.2inch(3.2mm)W:0.6inch(1.6mm)
L:0.8inch(2.0mm)W:0.5inch(1.25mm)
L:0.6inch(1.6mm)W:0.3inch(0.8mm)
L:0.4inch(1.0mm)W:0.2inch(0.5mm)
注：
a、L（Length）：長度； W（Width）：寬度； inch：英寸
b、1inch=25.4mm
（b）、在(1)中未提及零件的厚度，在這一點上因零件不同而有所差異，在生產時應以實際量測為準。
（c）、以上所講的主要是針對電子產品中用量最大的電阻（排阻）和電容（排容），其它如電感、二極管、晶體管等等因用量較小，且形狀也多種多樣，在此不作討論。
（d）、SMT發展至今，隨著電子產品集成度的不斷提高，標準零件逐步向微型化發展，如今最小的標準零件已經到了0201。
二、常用元件封裝
1）電阻：
最為常見的有0805、0603兩類，不同的是，它可以以排阻的身份出現，四位、八位都有，具體封裝樣式可參照MD16仿真版，也可以到設計所內部PCB庫查詢。
注：
ABCD四類型的封裝形式則為其具體尺寸,標注形式為L(zhǎng) X S X H
1210具體尺寸與電解電容B類3528類型相同
0805具體尺寸：2.0 X 1.25 X 0.5（公制表示法）
1206具體尺寸：3.0 X 1.5 0X 0.5（公制表示法）
2）電阻的命名方法
1、5%精度的命名： RS – 05 K 102 JT
2、1％精度的命名：RS – 05 K 1002 FT
R －表示電阻
S －表示功率
0402是1/16W、
0603是1/10W、
0805是1/8W、
1206是1/4W、
1210是1/3W、
1812是1/2W、
2010是3/4W、
2512是1W。
05 －表示尺寸(英寸)：
02表示0402、
03表示0603、
05表示0805、
06表示1206、
1210表示1210、
1812表示1812、
10表示1210、
12表示2512。
K －表示溫度系數為100PPM。
102 －5％精度阻值表示法：
前兩位表示有效數字，第三位表示有多少個零，基本單位是Ω，102＝1000Ω＝1KΩ。
1002 是1％阻值表示法：
前三位表示有效數字，第四位表示有多少個零，基本單位是Ω，1002＝10000Ω＝10KΩ。
J －表示精度為5％、
F－表示精度為1％。
T －表示編帶包裝
3）電容：
可分為無極性和有極性兩類:
無極性電容下述兩類封裝最為常見，即0805、0603；
有極性電容也就是我們平時所稱的電解電容，一般我們平時用的最多的為鋁電解電容，由于其電解質為鋁，所以其溫度穩定性以及精度都不是很高，而貼片元件由于其緊貼電路版，所以要求溫度穩定性要高，所以貼片電容以鉭電容為多，根據其耐壓不同，貼片電容又可分為A、B、C、D四個系列，具體分類如下：
類型 封裝形式 耐壓
A 3216 10V
B 3528 16V
C 6032 25V
D 7343 35V
貼片鉭電容的封裝是分為
A型（3216），
B型（3528），
C型（6032），
D型（7343），
E型（7845）。有斜角的是表示正極
4）、鉭質電容(Tantalum)
鉭質電容已經越來越多應用于各種電子產品上，屬于比較貴重的零件，發展至今，也有了一個標準尺寸系列，用英文字母Y、A、X、B、C、D來代表。
其對應關系如下表
型號 Y A X B C D
規格
L（mm） 3.2 3.8 3.5 4.7 6.0 7.3
W (mm) 1.6 1.9 2.8 2.6 3.2 4.3
T （mm） 1.6 1.6 1.9 2.1 2.5 2.8
注意：電容值相同但規格型號不同的鉭質電容不可代用。
如：10UF/16V”B”型與10UF/16V”C”型不可相互代用。
二極管：
根據所承受電流的的限度，封裝形式大致分為兩類，
小電流型（如1N4148）封裝為1206，
大電流型（如IN4007）暫沒有具體封裝形式，只能給出具體尺寸：5.5 X 3 X 0.5
發光二極管：顏色有紅、黃、綠、藍之分，亮度分普亮、高亮、超亮三個等級，
常用的封裝形式有三類： 0805、1206、1210
元件 代號 封裝 備注
電阻 R AXIAL0.3
電阻 R AXIAL0.4
電阻 R AXIAL0.5
電阻 R AXIAL0.6
電阻 R AXIAL0.7
電阻 R AXIAL0.8
電阻 R AXIAL0.9
電阻 R AXIAL1.0
電容 C RAD0.1 方型電容
電容 C RAD0.2 方型電容
電容 C RAD0.3 方型電容
電容 C RAD0.4 方型電容
電容 C RB.2/.4 電解電容
電容 C RB.3/.6 電解電容
電容 C RB.4/.8 電解電容
電容 C RB.5/1.0 電解電容
保險絲 FUSE FUSE
二極管 D DIODE0.4 IN4148
二極管 D DIODE0.7 IN5408
三極管 Q T0-126
三極管 Q TO-3 3DD15
三極管 Q T0-66 3DD6
三極管 Q TO-220 TIP42
電位器 VR VR1
電位器 VR VR2
電位器 VR VR3
電位器 VR VR4
電位器 VR VR5
元件 代號 封裝 備注
插座 CON2 SIP2 2腳
插座 CON3 SIP3 3
插座 CON4 SIP4 4
插座 CON5 SIP5 5
插座 CON6 SIP6 6
DIP
插座 CON16 SIP16 16
插座 CON20 SIP20 20
整流橋堆D D-37R 1A直角封裝
整流橋堆D D-38 3A四腳封裝
整流橋堆D D-44 3A直線封裝
整流橋堆D D-46 10A四腳封裝
集成電路U DIP8(S) 貼片式封裝
集成電路U DIP16(S) 貼片式封裝
集成電路U DIP8(S) 貼片式封裝
集成電路U DIP20(D) 貼片式封裝
集成電路U DIP4 雙列直插式
集成電路U DIP6 雙列直插式
集成電路U DIP8 雙列直插式
集成電路U DIP16 雙列直插式
集成電路U DIP20 雙列直插式
集成電路U ZIP-15H TDA7294
集成電路U ZIP-11H
Dual In-line Package
雙列直插封裝
QFP
Quad Flat Package
四邊引出扁平封裝
PQFP
Plastic Quad Flat Package
塑料四邊引出扁平封裝
SQFP
Shorten Quad Flat Package
縮小型細引腳間距QFP
BGA
Ball Grid Array Package
球柵陣列封裝
PGA
Pin Grid Array Package
針柵陣列封裝
CPGA
Ceramic Pin Grid Array
陶瓷針柵陣列矩陣
PLCC
Plastic Leaded Chip Carrier
塑料有引線芯片載體
CLCC
Ceramic Leaded Chip Carrier
塑料無引線芯片載體
SOP
Small Outline Package
小尺寸封裝
TSOP
Thin Small Outline Package
薄小外形封裝
SOT
Small Outline Transistor
小外形晶體管
SOJ
Small Outline J-lead Package
J形引線小外形封裝
SOIC
Small Outline Integrated Circuit Package
小外形集成電路封裝
